一體化泵站工藝方案及預制泵站結構安裝

一體化泵站工藝方案及預制泵站結構安裝

1.防滑頂蓋

由纖維纏繞玻璃纖維增強塑料制成，配有防盜安全鎖，可輕松打開。

2.泵站上蓋

由玻璃鋼制成，配有不銹鋼吊籃格柵、通風排氣管和扶手。

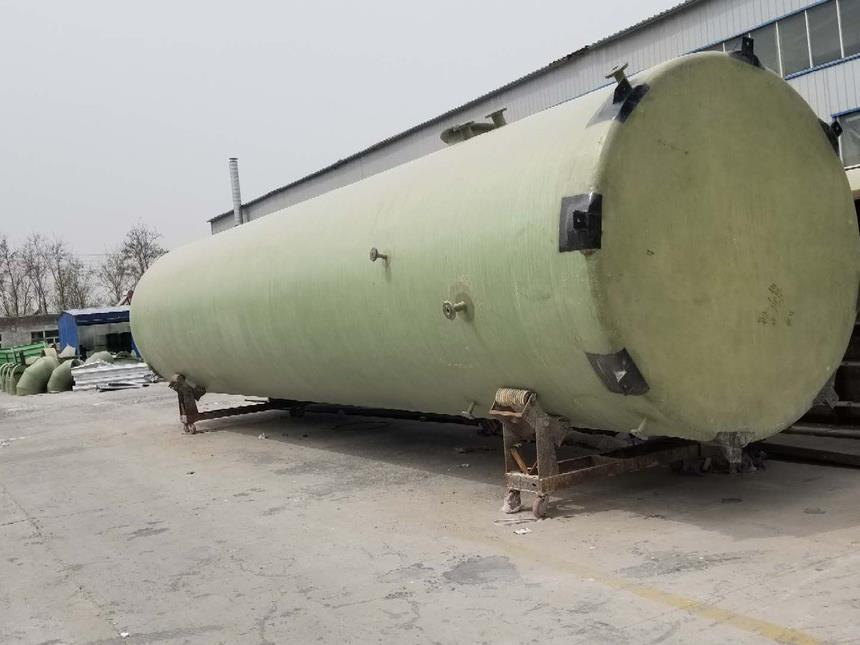

3.玻璃鋼圓筒

連續纏繞增強玻璃纖維圓筒。卷繞過程由計算機控制，保證厚度均勻，滿足設計要求。質量穩定優良，出廠前應進行100%防滲漏試驗/銷售/24/)，確保無滲漏。

4.吊耳

外部集成吊耳易于安裝。

5.輔助水泵

與Knut品牌配套的潛污泵在設計負荷范圍內無振動、無氣蝕，運行平穩。泵的所有旋轉部件(包括電機)在制造過程中都要進行動態和靜態平衡測試。泵運行噪音低于80dB(A)。

自耦潛水排污泵配有出水彎頭、自耦底座、不銹鋼管導軌和吊鏈，在移動和自動定位時起到連接作用。水泵可在泵坑頂部和導軌導向的自耦底座之間自由滑動。水泵與聯軸器底座之間的密封是金屬對金屬的連接，由輔助橡膠圈密封。

6.壓力管道。

不銹鋼壓力管道。所有管道出廠前都要通過壓力測試，以防泄漏。入口管道DN400。根據設計要求配置各種法蘭。

7.操作平臺

內置服務平臺，維護閥門和泵；根據需要定制不同形式、位置和高度的平臺。

8.液位傳感器

壓力傳感器(標準)/浮子開關/水位電極和專用監控繼電器用于實現泵站液位的自動控制操作。

9.壓碎格柵

破碎格柵放置在泵站玻璃鋼圓筒的進水口處，潛水破碎格柵安全可靠；配套導軌，便于維護和檢修。

10.室外不銹鋼控制柜

它可以手動或自動完成。可以實現以下控制功能：

(1)每日自動定位，實現無人值守泵站。

(2)兩用一備，互為備用，自動切換，高水位同時工作，故障時自動切換。
